Spring Cloud OpenFeign 的核心原理

转载：Feign原理 （图解）

如果不了解 SpringCloud 中 Feign 核心原理，不会真正的了解 SpringCloud 的性能优化和配置优化，也就不可能做到真正掌握 SpringCloud。

本章从Feign 远程调用的重要组件开始，图文并茂的介绍 Feigh 远程调用的执行流程、Feign 本地 JDK Proxy 实例的创建流程，彻底的为大家解读 SpringCloud 的核心知识。使得广大的工程师不光做到知其然，更能知其所以然。

1. 简介：Feign远程调用的基本流程

Feign远程调用，核心就是通过一系列的封装和处理，将以JAVA注解的方式定义的远程调用API接口，最终转换成HTTP的请求形式，然后将HTTP的请求的响应结果，解码成JAVA Bean，放回给调用者。Feign远程调用的基本流程，大致如下图所示。

2021-03-10-d2pdQx

从上图可以看到，Feign通过处理注解，将请求模板化，当实际调用的时候，传入参数，根据参数再应用到请求上，进而转化成真正的 Request 请求。通过Feign以及JAVA的动态代理机制，使得Java 开发人员，可以不用通过HTTP框架去封装HTTP请求报文的方式，完成远程服务的HTTP调用。

2. Feign 远程调用的重要组件

在微服务启动时，Feign会进行包扫描，对加@FeignClient注解的接口，按照注解的规则，创建远程接口的本地JDK Proxy代理实例。然后，将这些本地Proxy代理实例，注入到Spring IOC容器中。当远程接口的方法被调用，由Proxy代理实例去完成真正的远程访问，并且返回结果。

为了清晰的介绍SpringCloud中Feign运行机制和原理，在这里，首先为大家梳理一下Feign中几个重要组件。

2.1 远程接口的本地JDK Proxy代理实例

远程接口的本地JDK Proxy代理实例，有以下特点：

1. Proxy代理实例，实现了一个加 @FeignClient 注解的远程调用接口；

2. Proxy代理实例，能在内部进行HTTP请求的封装，以及发送HTTP 请求；

3. Proxy代理实例，能处理远程HTTP请求的响应，并且完成结果的解码，然后返回给调用者。

下面以一个简单的远程服务的调用接口 DemoClient 为例，具体介绍一下远程接口的本地JDK Proxy代理实例的创建过程。

DemoClient 接口，有两个非常简单的远程调用抽象方法：一个为hello() 抽象方法，用于完成远程URL “/api/demo/hello/v1”的HTTP请求；一个为 echo(…) 抽象方法，用于完成远程URL “/api/demo/echo/{word}/v1”的HTTP请求。具体如下图所示。

图2 远程接口的本地JDK Proxy代理实例示意图

DemoClient 接口代码如下：

package com.crazymaker.springcloud.demo.contract.client;
//…省略import

@FeignClient(
        value = "seckill-provider", path = "/api/demo/",
        fallback = DemoDefaultFallback.class)
public interface DemoClient {

    /**
     * 测试远程调用
     *
     * @return hello
     */
    @GetMapping("/hello/v1")
    Result<JSONObject> hello();


    /**
     * 非常简单的一个 回显 接口，主要用于远程调用
     *
     * @return echo 回显消息
     */
    @RequestMapping(value = "/echo/{word}/v1", method = RequestMethod.GET)
    Result<JSONObject> echo(
            @PathVariable(value = "word") String word);

}

注意，上面的代码中，在DemoClient 接口上，加有@FeignClient 注解。也即是说，Feign在启动时，会为其创建一个本地JDK Proxy代理实例，并注册到Spring IOC容器。

如何使用呢？可以通过@Resource注解，按照类型匹配（这里的类型为DemoClient接口类型），从Spring IOC容器找到这个代理实例，并且装配给需要的成员变量。

DemoClient的 本地JDK Proxy 代理实例的使用的代码如下：

package com.crazymaker.springcloud.user.info.controller;
//…省略import
@Api(value = "用户信息、基础学习DEMO", tags = {"用户信息、基础学习DEMO"})
@RestController
@RequestMapping("/api/user")
public class UserController {

    @Resource
DemoClient demoClient;  //装配 DemoClient 的本地代理实例

    @GetMapping("/say/hello/v1")
    @ApiOperation(value = "测试远程调用速度")
    public Result<JSONObject> hello() {
        Result<JSONObject> result = demoClient.hello();
        JSONObject data = new JSONObject();
        data.put("others", result);
        return Result.success(data).setMsg("操作成功");
    }
//…
}

DemoClient的本地JDK Proxy代理实例的创建过程，比较复杂，稍后作为重点介绍。先来看另外两个重要的逻辑组件。

2.2 调用处理器 InvocationHandler

大家知道，通过 JDK Proxy 生成动态代理类，核心步骤就是需要定制一个调用处理器，具体来说，就是实现JDK中位于java.lang.reflect 包中的 InvocationHandler 调用处理器接口，并且实现该接口的 invoke（…） 抽象方法。

为了创建Feign的远程接口的代理实现类，Feign提供了自己的一个默认的调用处理器，叫做 FeignInvocationHandler 类，该类处于 feign-core 核心jar包中。当然，调用处理器可以进行替换，如果Feign与Hystrix结合使用，则会替换成 HystrixInvocationHandler 调用处理器类，类处于 feign-hystrix 的jar包中。

2021-03-10-CmPbBk

图3 Feign中实现的 InvocationHandler 调用处理器

2.3 默认的调用处理器 FeignInvocationHandler

默认的调用处理器 FeignInvocationHandler 是一个相对简单的类，有一个非常重要Map类型成员 dispatch 映射，保存着远程接口方法到MethodHandler方法处理器的映射。

以前面示例中DemoClient 接口为例，其代理实现类的调用处理器 FeignInvocationHandler 的dispatch 成员的内存结构图如图3所示。

2021-03-10-cERFnU

图4 DemoClient代理实例的调用处理器 FeignInvocationHandler的dispatch 成员

为何在图3中的Map类型成员 dispatch 映射对象中，有两个Key-Value键值对呢？

原因是：默认的调用处理器 FeignInvocationHandle，在处理远程方法调用的时候，会根据Java反射的方法实例，在dispatch 映射对象中，找到对应的MethodHandler 方法处理器，然后交给MethodHandler 完成实际的HTTP请求和结果的处理。前面示例中的 DemoClient 远程调用接口，有两个远程调用方法，所以，其代理实现类的调用处理器 FeignInvocationHandler 的dispatch 成员，有两个有两个Key-Value键值对。

FeignInvocationHandler的关键源码，节选如下：

package feign;
//...省略import

public class ReflectiveFeign extends Feign {

  //...

  //内部类：默认的Feign调用处理器 FeignInvocationHandler
  static class FeignInvocationHandler implements InvocationHandler {

    private final Target target;
    //方法实例对象和方法处理器的映射
    private final Map<Method, MethodHandler> dispatch;

    //构造函数
    FeignInvocationHandler(Target target, Map<Method, MethodHandler> dispatch) {
      this.target = checkNotNull(target, "target");
      this.dispatch = checkNotNull(dispatch, "dispatch for %s", target);
    }

    //默认Feign调用的处理
    @Override
    public Object invoke(Object proxy, Method method, Object[] args) throws Throwable {
      //...
	  //首先，根据方法实例，从方法实例对象和方法处理器的映射中，
	  //取得 方法处理器，然后，调用 方法处理器 的 invoke(...) 方法
         return dispatch.get(method).invoke(args);
    }
    //...
  }

源码很简单，重点在于invoke(…)方法，虽然核心代码只有一行，但是其功能是复杂的：

1. 根据Java反射的方法实例，在dispatch 映射对象中，找到对应的MethodHandler 方法处理器；

2. 调用MethodHandler方法处理器的 invoke(...) 方法，完成实际的HTTP请求和结果的处理。

补充说明一下：MethodHandler 方法处理器，和JDK 动态代理机制中位于 java.lang.reflect 包的 InvocationHandler 调用处理器接口，没有任何的继承和实现关系。MethodHandler 仅仅是Feign自定义的，一个非常简单接口。

2.4 方法处理器 MethodHandler

Feign的方法处理器 MethodHandler 是一个独立的接口，定义在 InvocationHandlerFactory 接口中，仅仅拥有一个invoke(…)方法，源码如下：

//定义在InvocationHandlerFactory接口中
public interface InvocationHandlerFactory {
  //…

 //方法处理器接口，仅仅拥有一个invoke(…)方法
  interface MethodHandler {
    //完成远程URL请求
    Object invoke(Object[] argv) throws Throwable;
  }
//...
}

MethodHandler 的invoke(…)方法，主要职责是完成实际远程URL请求，然后返回解码后的远程URL的响应结果。Feign提供了默认的 SynchronousMethodHandler 实现类，提供了基本的远程URL的同步请求处理。有关 SynchronousMethodHandler类以及其与MethodHandler的关系，大致如图4所示。

2021-03-10-VN8iez

图5 Feign的MethodHandler方法处理器

为了彻底了解方法处理器，来读一下 SynchronousMethodHandler 方法处理器的源码，大致如下：

package feign;
//…..省略import
final class SynchronousMethodHandler implements MethodHandler {
  //…
  // 执行Handler 的处理
public Object invoke(Object[] argv) throws Throwable {
        RequestTemplate requestTemplate = this.buildTemplateFromArgs.create(argv);
        Retryer retryer = this.retryer.clone();

        while(true) {
            try {
                return this.executeAndDecode(requestTemplate);
            } catch (RetryableException var5) {
               //…省略不相干代码
            }
        }
}

  //执行请求，然后解码结果
Object executeAndDecode(RequestTemplate template) throws Throwable {
        Request request = this.targetRequest(template);
        long start = System.nanoTime();
        Response response;
        try {
            response = this.client.execute(request, this.options);
            response.toBuilder().request(request).build();
        }
}
}

SynchronousMethodHandler的invoke(…)方法，调用了自己的executeAndDecode(…) 请求执行和结果解码方法。该方法的工作步骤：

1. 首先通 RequestTemplate 请求模板实例，生成远程URL请求实例 request；

2. 然后用自己的 feign 客户端client成员，excecute(…) 执行请求，并且获取 response 响应；

3. 对response 响应进行结果解码。

2.5 Feign 客户端组件 feign.Client

客户端组件是Feign中一个非常重要的组件，负责端到端的执行URL请求。其核心的逻辑：发送request请求到服务器，并接收response响应后进行解码。

feign.Client 类，是代表客户端的顶层接口，只有一个抽象方法，源码如下：

package feign;

/**客户端接口
 * Submits HTTP {@link Request requests}.
Implementations are expected to be thread-safe.
 */
public interface Client {
  //提交HTTP请求，并且接收response响应后进行解码
  Response execute(Request request, Options options) throws IOException;

}

由于不同的feign.Client 实现类，内部完成HTTP请求的组件和技术不同，故，feign.Client 有多个不同的实现。这里举出几个例子：

1. Client.Default类：默认的feign.Client 客户端实现类，内部使用HttpURLConnnection 完成URL请求处理；

2. ApacheHttpClient 类：内部使用 Apache httpclient 开源组件完成URL请求处理的feign.Client 客户端实现类；

3. OkHttpClient类：内部使用 OkHttp3 开源组件完成URL请求处理的feign.Client 客户端实现类。

4. LoadBalancerFeignClient 类：内部使用 Ribben 负载均衡技术完成URL请求处理的feign.Client 客户端实现类。

此外，还有一些特殊场景使用的feign.Client客户端实现类，也可以定制自己的feign.Client实现类。下面对上面几个常见的客户端实现类，进行简要介绍。

2021-03-10-hliHc6

图6 feign.Client客户端实现类

Client.Default 类

作为默认的Client 接口的实现类，在Client.Default内部使用JDK自带的HttpURLConnnection类实现URL网络请求。

2021-03-10-8oUxGu

图7 默认的Client 接口的客户端实现类

在JKD1.8中，虽然在HttpURLConnnection 底层，使用了非常简单的HTTP连接池技术，但是，其HTTP连接的复用能力，实际是非常弱的，性能当然也很低。具体的原因，参见后面的“SpringCloud与长连接的深入剖析”专题内容。

ApacheHttpClient 类

ApacheHttpClient 客户端类的内部，使用 Apache HttpClient开源组件完成URL请求的处理。

从代码开发的角度而言，Apache HttpClient相比传统JDK自带的URLConnection，增加了易用性和灵活性，它不仅使客户端发送Http请求变得容易，而且也方便开发人员测试接口。既提高了开发的效率，也方便提高代码的健壮性。

从性能的角度而言，Apache HttpClient带有连接池的功能，具备优秀的HTTP连接的复用能力。关于带有连接池Apache HttpClient的性能提升倍数，具体可以参见后面的对比试验。

ApacheHttpClient 类处于 feign-httpclient 的专门jar包中，如果使用，还需要通过Maven依赖或者其他的方式，倒入配套版本的专门jar包。

OkHttpClient 类

OkHttpClient 客户端类的内部，使用OkHttp3 开源组件完成URL请求处理。OkHttp3 开源组件由Square公司开发，用于替代HttpUrlConnection和Apache HttpClient。由于OkHttp3较好的支持 SPDY协议（SPDY是Google开发的基于TCP的传输层协议，用以最小化网络延迟，提升网络速度，优化用户的网络使用体验。），从Android4.4开始，google已经开始将Android源码中的 HttpURLConnection 请求类使用OkHttp进行了替换。也就是说，对于Android 移动端APP开发来说，OkHttp3 组件，是基础的开发组件之一。

LoadBalancerFeignClient 类

LoadBalancerFeignClient 内部使用了 Ribben 客户端负载均衡技术完成URL请求处理。在原理上，简单的使用了delegate包装代理模式：Ribben负载均衡组件计算出合适的服务端server之后，由内部包装 delegate 代理客户端完成到服务端server的HTTP请求；所封装的 delegate 客户端代理实例的类型，可以是 Client.Default 默认客户端，也可以是 ApacheHttpClient 客户端类或OkHttpClient 高性能客户端类，还可以其他的定制的feign.Client 客户端实现类型。

LoadBalancerFeignClient 负载均衡客户端实现类，具体如下图所示。

2021-03-10-PL7qjC

图8 LoadBalancerFeignClient 负载均衡客户端实现类

3. Feigh 远程调用的执行流程

由于Feign远程调用接口的JDK Proxy实例的InvokeHandler调用处理器有多种，导致Feign远程调用的执行流程，也稍微有所区别，但是远程调用执行流程的主要步骤，是一致的。这里主要介绍两类JDK Proxy实例的InvokeHandler调用处理器相关的远程调用执行流程：

1. 与默认的调用处理器 FeignInvocationHandler 相关的远程调用执行流程；

2. 与Hystrix调用处理器 HystrixInvocationHandler 相关的远程调用执行流程。

介绍过程中，还是以前面的DemoClient的JDK Proxy远程动态代理实例的执行过程为例，演示分析Feigh远程调用的执行流程。

3.1 与 FeignInvocationHandler 相关的远程调用执行流程

FeignInvocationHandler是默认的调用处理器，如果不对Feign做特殊的配置，则Feign将使用此调用处理器。结合前面的DemoClient的JDK Proxy远程动态代理实例的hello()远程调用执行过程，在这里，详细的介绍一下与 FeignInvocationHandler 相关的远程调用执行流程，大致如下图所示。

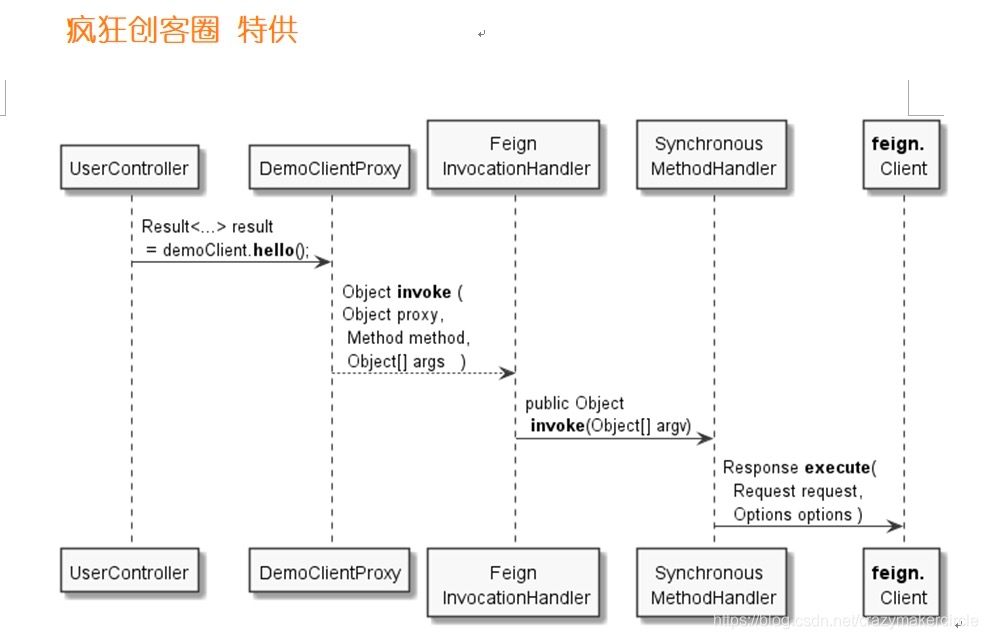

2021-03-10-hgxEyL

图6 与 FeignInvocationHandler 相关的远程调用执行流程

整体的远程调用执行流程，大致分为4步，具体如下：

3.1.1 第1步：通过Spring IOC 容器实例，装配代理实例，然后进行远程调用。

前文讲到，Feign在启动时，会为加上了@FeignClient注解的所有远程接口（包括 DemoClient 接口），创建一个本地JDK Proxy代理实例，并注册到Spring IOC容器。在这里，暂且将这个Proxy代理实例，叫做 DemoClientProxy，稍后，会详细介绍这个Proxy代理实例的具体创建过程。

然后，在本实例的UserController 调用代码中，通过@Resource注解，按照类型或者名称进行匹配（这里的类型为DemoClient接口类型），从Spring IOC容器找到这个代理实例，并且装配给@Resource注解所在的成员变量，本实例的成员变量的名称为 demoClient。

在需要代进行hello（）远程调用时，直接通过 demoClient 成员变量，调用JDK Proxy动态代理实例的hello（）方法。

3.1.2 第2步：执行 InvokeHandler 调用处理器的invoke(…)方法

前面讲到，JDK Proxy动态代理实例的真正的方法调用过程，具体是通过 InvokeHandler 调用处理器完成的。故，这里的DemoClientProxy代理实例，会调用到默认的FeignInvocationHandler 调用处理器实例的invoke(…)方法。

通过前面 FeignInvocationHandler 调用处理器的详细介绍，大家已经知道，默认的调用处理器 FeignInvocationHandle，内部保持了一个远程调用方法实例和方法处理器的一个Key-Value键值对Map映射。FeignInvocationHandle 在其invoke(…)方法中，会根据Java反射的方法实例，在dispatch 映射对象中，找到对应的 MethodHandler 方法处理器，然后由后者完成实际的HTTP请求和结果的处理。

所以在第2步中，FeignInvocationHandle 会从自己的 dispatch映射中，找到hello()方法所对应的MethodHandler 方法处理器，然后调用其 invoke(…)方法。

3.1.3 第3步：执行 MethodHandler 方法处理器的invoke(…)方法

通过前面关于 MethodHandler 方法处理器的非常详细的组件介绍，大家都知道，feign默认的方法处理器为 SynchronousMethodHandler，其invoke(…)方法主要是通过内部成员feign客户端成员 client，完成远程 URL 请求执行和获取远程结果。

feign.Client 客户端有多种类型，不同的类型，完成URL请求处理的具体方式不同。

3.1.4 第4步：通过 feign.Client 客户端成员，完成远程 URL 请求执行和获取远程结果

如果MethodHandler方法处理器实例中的client客户端，是默认的 feign.Client.Default 实现类性，则使用JDK自带的HttpURLConnnection类，完成远程 URL 请求执行和获取远程结果。

如果MethodHandler方法处理器实例中的client客户端，是 ApacheHttpClient 客户端实现类性，则使用 Apache httpclient 开源组件，完成远程 URL 请求执行和获取远程结果。

通过以上四步，应该可以清晰的了解到了 SpringCloud中的 feign 远程调用执行流程和运行机制。

实际上，为了简明扼要的介绍清楚默认的调用流程，上面的流程，实际上省略了一个步骤：

第3步，实际可以分为两小步。为啥呢？ SynchronousMethodHandler 并不是直接完成远程URL的请求，而是通过负载均衡机制，定位到合适的远程server 服务器，然后再完成真正的远程URL请求。换句话说，SynchronousMethodHandler实例的client成员，其实际不是feign.Client.Default类型，而是 LoadBalancerFeignClient 客户端负载均衡类型。

因此，上面的第3步，如果进一步细分话，大致如下：

1. 首先通过 SynchronousMethodHandler 内部的client实例，实质为负责客户端负载均衡 LoadBalancerFeignClient 实例，首先查找到远程的 server 服务端；

2. 然后再由 LoadBalancerFeignClient 实例内部包装的feign.Client.Default 内部类实例，去请求server端服务器，完成URL请求处理。

最后，说明下，默认的与 FeignInvocationHandler 相关的远程调用执行流程，在运行机制以及调用性能上，满足不了生产环境的要求，为啥呢？ 大致原因有以下两点：

（1） 没有远程调用过程中的熔断监测和恢复机制；

（2） 也没有用到高性能的HTTP连接池技术。

接下来，将为大家介绍一下用到熔断监测和恢复机制 Hystrix 技术的远程调用执行流程，该流程中，远程接口的JDK Proxy动态代理实例所使用的调用处理器，叫做 HystrixInvocationHandler 调用处理器。
