1. 背景
1.1. Java 线程模型的演进
1.1.1. 单线程
时间回到十几年前，那时主流的 CPU 都还是单核（除了商用高性能的小机），CPU 的核心频率是机器最重要的指标之一。
在 Java 领域当时比较流行的是单线程编程，对于 CPU 密集型的应用程序而言，频繁的通过多线程进行协作和抢占时间片反而会降低性能。
1.1.2. 多线程
随着硬件性能的提升，CPU 的核数越来越越多，很多服务器标配已经达到 32 或 64 核。通过多线程并发编程，可以充分利用多核 CPU 的处理能力，提升系统的处理效率和并发性能。
从 2005 年开始，随着多核处理器的逐步普及，java 的多线程并发编程也逐渐流行起来，当时商用主流的 JDK 版本是 1.4，用户可以通过 new Thread()的方式创建新的线程。
由于 JDK1.4 并没有提供类似线程池这样的线程管理容器，多线程之间的同步、协作、创建和销毁等工作都需要用户自己实现。由于创建和销毁线程是个相对比较重量级的操作，因此，这种原始的多线程编程效率和性能都不高。
1.1.3. 线程池
为了提升 Java 多线程编程的效率和性能，降低用户开发难度。JDK1.5 推出了 java.util.concurrent 并发编程包。在并发编程类库中，提供了线程池、线程安全容器、原子类等新的类库，极大的提升了 Java 多线程编程的效率，降低了开发难度。
从 JDK1.5 开始，基于线程池的并发编程已经成为 Java 多核编程的主流。
1.2. Reactor 模型
无论是 C++ 还是 Java 编写的网络框架，大多数都是基于 Reactor 模式进行设计和开发，Reactor 模式基于事件驱动，特别适合处理海量的 I/O 事件。
1.2.1. 单线程模型
Reactor 单线程模型，指的是所有的 IO 操作都在同一个 NIO 线程上面完成，NIO 线程的职责如下：
作为 NIO 服务端，接收客户端的 TCP 连接；
作为 NIO 客户端，向服务端发起 TCP 连接；
读取通信对端的请求或者应答消息；
向通信对端发送消息请求或者应答消息。
Reactor 单线程模型示意图如下所示：

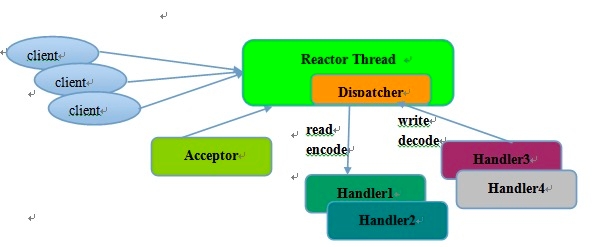

图 1-1 Reactor 单线程模型
由于 Reactor 模式使用的是异步非阻塞 IO，所有的 IO 操作都不会导致阻塞，理论上一个线程可以独立处理所有 IO 相关的操作。从架构层面看，一个 NIO 线程确实可以完成其承担的职责。例如，通过 Acceptor 类接收客户端的 TCP 连接请求消息，链路建立成功之后，通过 Dispatch 将对应的 ByteBuffer 派发到指定的 Handler 上进行消息解码。用户线程可以通过消息编码通过 NIO 线程将消息发送给客户端。
对于一些小容量应用场景，可以使用单线程模型。但是对于高负载、大并发的应用场景却不合适，主要原因如下：
一个 NIO 线程同时处理成百上千的链路，性能上无法支撑，即便 NIO 线程的 CPU 负荷达到 100%，也无法满足海量消息的编码、解码、读取和发送；
当 NIO 线程负载过重之后，处理速度将变慢，这会导致大量客户端连接超时，超时之后往往会进行重发，这更加重了 NIO 线程的负载，最终会导致大量消息积压和处理超时，成为系统的性能瓶颈；
可靠性问题：一旦 NIO 线程意外跑飞，或者进入死循环，会导致整个系统通信模块不可用，不能接收和处理外部消息，造成节点故障。
为了解决这些问题，演进出了 Reactor 多线程模型，下面我们一起学习下 Reactor 多线程模型。
1.2.2. 多线程模型
Rector 多线程模型与单线程模型最大的区别就是有一组 NIO 线程处理 IO 操作，它的原理图如下：
图 1-2 Reactor 多线程模型
Reactor 多线程模型的特点：
有专门一个 NIO 线程 -Acceptor 线程用于监听服务端，接收客户端的 TCP 连接请求；
网络 IO 操作 - 读、写等由一个 NIO 线程池负责，线程池可以采用标准的 JDK 线程池实现，它包含一个任务队列和 N 个可用的线程，由这些 NIO 线程负责消息的读取、解码、编码和发送；
1 个 NIO 线程可以同时处理 N 条链路，但是 1 个链路只对应 1 个 NIO 线程，防止发生并发操作问题。
在绝大多数场景下，Reactor 多线程模型都可以满足性能需求；但是，在极个别特殊场景中，一个 NIO 线程负责监听和处理所有的客户端连接可能会存在性能问题。例如并发百万客户端连接，或者服务端需要对客户端握手进行安全认证，但是认证本身非常损耗性能。在这类场景下，单独一个 Acceptor 线程可能会存在性能不足问题，为了解决性能问题，产生了第三种 Reactor 线程模型 - 主从 Reactor 多线程模型。
1.2.3. 主从多线程模型
主从 Reactor 线程模型的特点是：服务端用于接收客户端连接的不再是个 1 个单独的 NIO 线程，而是一个独立的 NIO 线程池。Acceptor 接收到客户端 TCP 连接请求处理完成后（可能包含接入认证等），将新创建的 SocketChannel 注册到 IO 线程池（sub reactor 线程池）的某个 IO 线程上，由它负责 SocketChannel 的读写和编解码工作。Acceptor 线程池仅仅只用于客户端的登陆、握手和安全认证，一旦链路建立成功，就将链路注册到后端 subReactor 线程池的 IO 线程上，由 IO 线程负责后续的 IO 操作。
它的线程模型如下图所示：

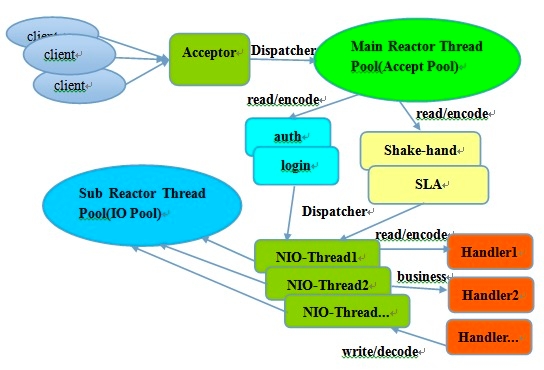

图 1-3 主从 Reactor 多线程模型
利用主从 NIO 线程模型，可以解决 1 个服务端监听线程无法有效处理所有客户端连接的性能不足问题。
它的工作流程总结如下：
从主线程池中随机选择一个 Reactor 线程作为 Acceptor 线程，用于绑定监听端口，接收客户端连接；
Acceptor 线程接收客户端连接请求之后创建新的 SocketChannel，将其注册到主线程池的其它 Reactor 线程上，由其负责接入认证、IP 黑白名单过滤、握手等操作；
步骤 2 完成之后，业务层的链路正式建立，将 SocketChannel 从主线程池的 Reactor 线程的多路复用器上摘除，重新注册到 Sub 线程池的线程上，用于处理 I/O 的读写操作。
2. Netty 线程模型
2.1. Netty 线程模型分类
事实上，Netty 的线程模型与 1.2 章节中介绍的三种 Reactor 线程模型相似，下面章节我们通过 Netty 服务端和客户端的线程处理流程图来介绍 Netty 的线程模型。
2.1.1. 服务端线程模型
一种比较流行的做法是服务端监听线程和 IO 线程分离，类似于 Reactor 的多线程模型，它的工作原理图如下：

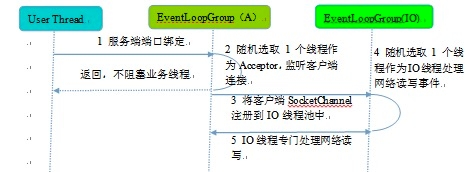

图 2-1 Netty 服务端线程工作流程
下面我们结合 Netty 的源码，对服务端创建线程工作流程进行介绍：
第一步，从用户线程发起创建服务端操作，代码如下：

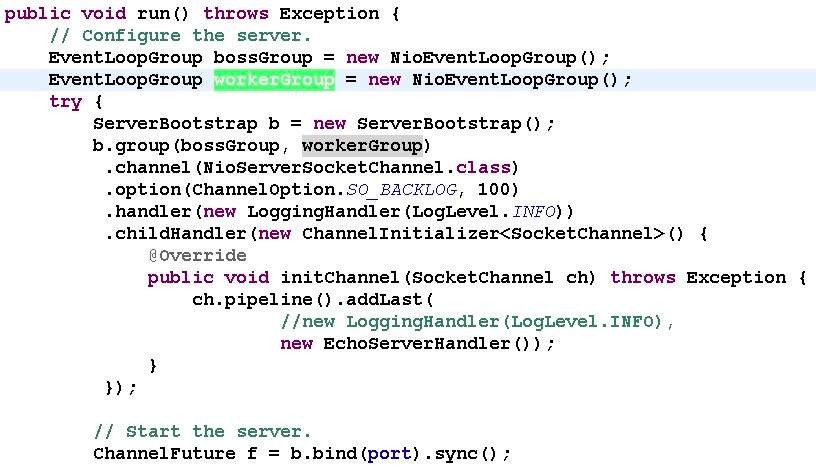

图 2-2 用户线程创建服务端代码示例
通常情况下，服务端的创建是在用户进程启动的时候进行，因此一般由 Main 函数或者启动类负责创建，服务端的创建由业务线程负责完成。在创建服务端的时候实例化了 2 个 EventLoopGroup，1 个 EventLoopGroup 实际就是一个 EventLoop 线程组，负责管理 EventLoop 的申请和释放。
EventLoopGroup 管理的线程数可以通过构造函数设置，如果没有设置，默认取 -Dio.netty.eventLoopThreads，如果该系统参数也没有指定，则为可用的 CPU 内核数 × 2。
bossGroup 线程组实际就是 Acceptor 线程池，负责处理客户端的 TCP 连接请求，如果系统只有一个服务端端口需要监听，则建议 bossGroup 线程组线程数设置为 1。
workerGroup 是真正负责 I/O 读写操作的线程组，通过 ServerBootstrap 的 group 方法进行设置，用于后续的 Channel 绑定。
第二步，Acceptor 线程绑定监听端口，启动 NIO 服务端，相关代码如下：

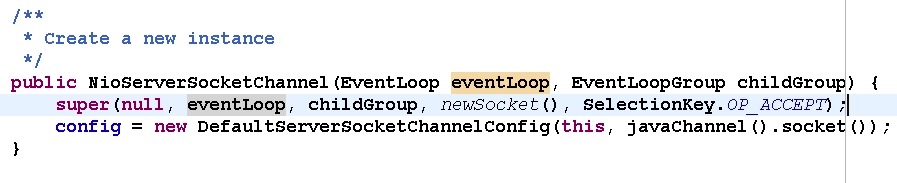

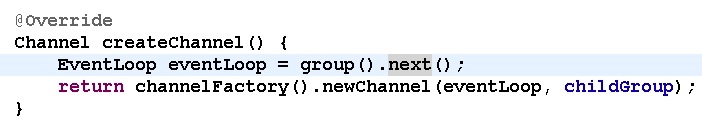

图 2-3 从 bossGroup 中选择一个 Acceptor 线程监听服务端
其中，group() 返回的就是 bossGroup，它的 next 方法用于从线程组中获取可用线程，代码如下：

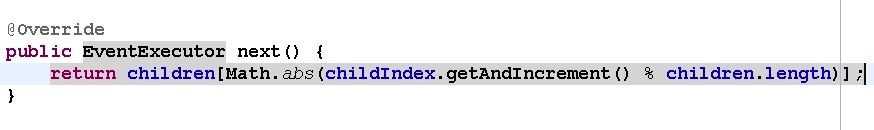

图 2-4 选择 Acceptor 线程
服务端 Channel 创建完成之后，将其注册到多路复用器 Selector 上，用于接收客户端的 TCP 连接，核心代码如下：
图 2-5 注册 ServerSocketChannel 到 Selector

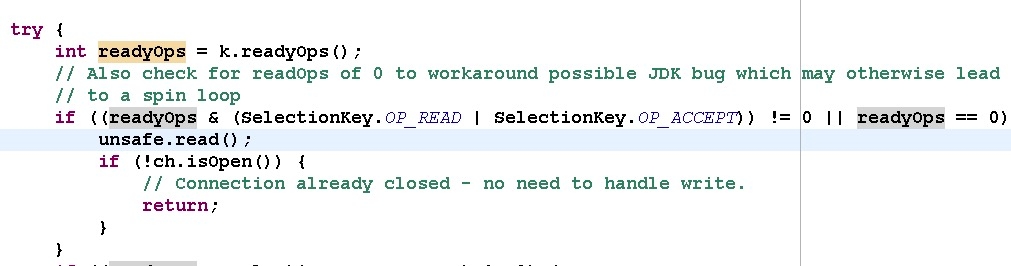

第三步，如果监听到客户端连接，则创建客户端 SocketChannel 连接，重新注册到 workerGroup 的 IO 线程上。首先看 Acceptor 如何处理客户端的接入：

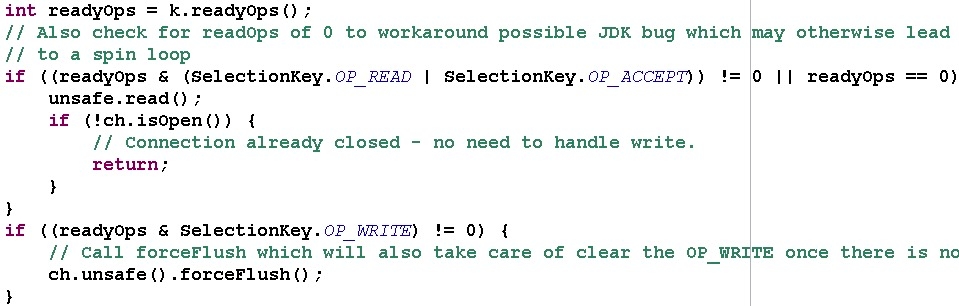

图 2-6 处理读或者连接事件

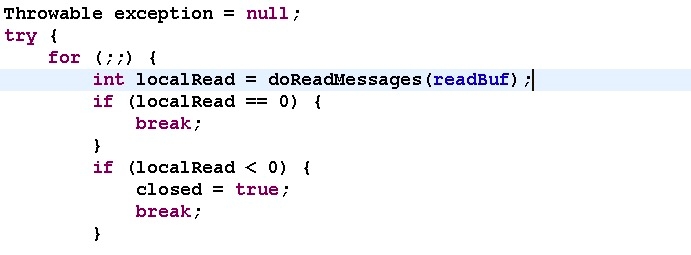

调用 unsafe 的 read（）方法，对于 NioServerSocketChannel，它调用了 NioMessageUnsafe 的 read() 方法，代码如下：
图 2-7 NioServerSocketChannel 的 read() 方法
最终它会调用 NioServerSocketChannel 的 doReadMessages 方法，代码如下：

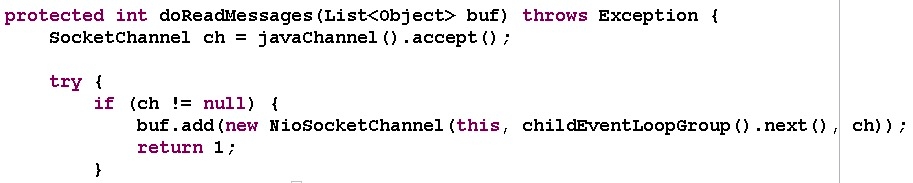

图 2-8 创建客户端连接 SocketChannel
其中 childEventLoopGroup 就是之前的 workerGroup, 从中选择一个 I/O 线程负责网络消息的读写。

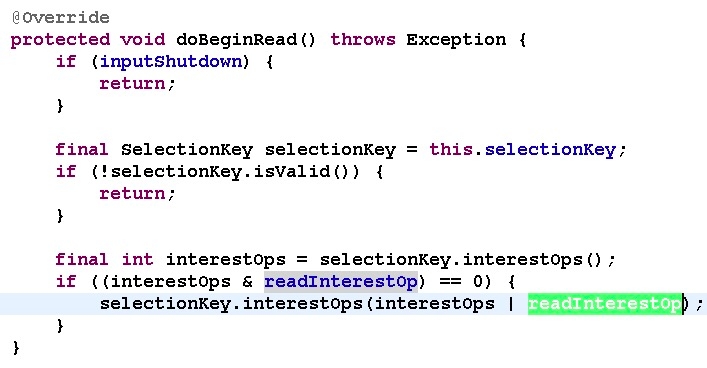

第四步，选择 IO 线程之后，将 SocketChannel 注册到多路复用器上，监听 READ 操作。
图 2-9 监听网络读事件
第五步，处理网络的 I/O 读写事件，核心代码如下：
图 2-10 处理读写事件
2.1.2. 客户端线程模型
相比于服务端，客户端的线程模型简单一些，它的工作原理如下：
图 2-11 Netty 客户端线程模型

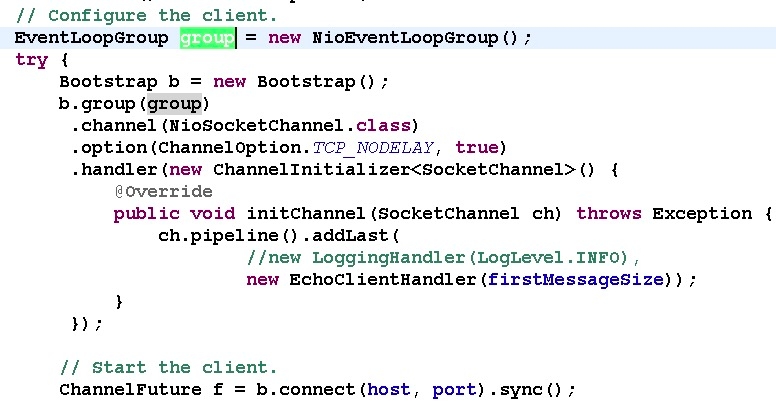

第一步，由用户线程发起客户端连接，示例代码如下：
图 2-12 Netty 客户端创建代码示例
大家发现相比于服务端，客户端只需要创建一个 EventLoopGroup，因为它不需要独立的线程去监听客户端连接，也没必要通过一个单独的客户端线程去连接服务端。Netty 是异步事件驱动的 NIO 框架，它的连接和所有 IO 操作都是异步的，因此不需要创建单独的连接线程。相关代码如下：

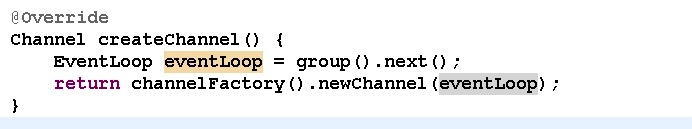

图 2-13 绑定客户端连接线程
当前的 group（）就是之前传入的 EventLoopGroup，从中获取可用的 IO 线程 EventLoop，然后作为参数设置到新创建的 NioSocketChannel 中。
第二步，发起连接操作，判断连接结果，代码如下：

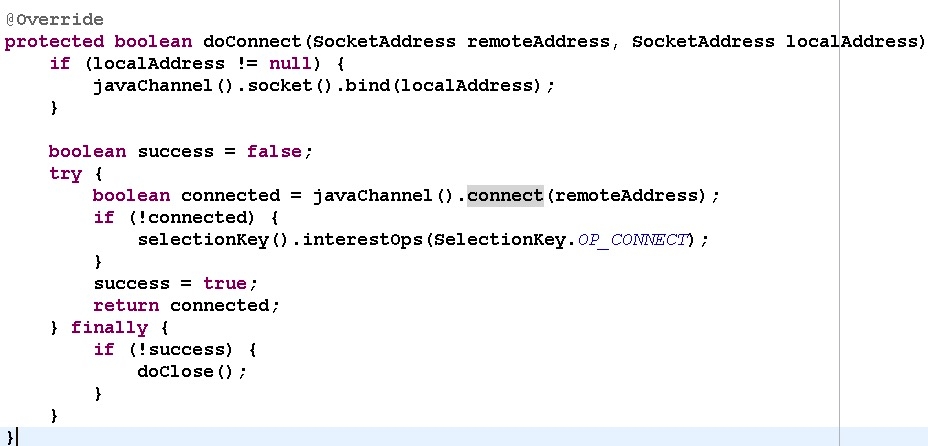

图 2-14 连接操作
判断连接结果，如果没有连接成功，则监听连接网络操作位 SelectionKey.OP_CONNECT。如果连接成功，则调用 pipeline().fireChannelActive() 将监听位修改为 READ。
第三步，由 NioEventLoop 的多路复用器轮询连接操作结果，代码如下：
图 2-15 Selector 发起轮询操作
判断连接结果，如果或连接成功，重新设置监听位为 READ：

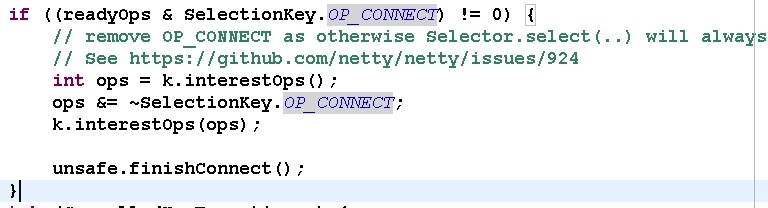

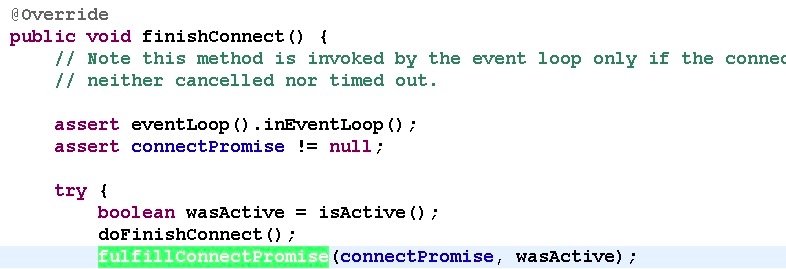

图 2-16 判断连接操作结果
图 2-17 设置操作位为 READ
第四步，由 NioEventLoop 线程负责 I/O 读写，同服务端。
总结：客户端创建，线程模型如下：
由用户线程负责初始化客户端资源，发起连接操作；
如果连接成功，将 SocketChannel 注册到 IO 线程组的 NioEventLoop 线程中，监听读操作位；
如果没有立即连接成功，将 SocketChannel 注册到 IO 线程组的 NioEventLoop 线程中，监听连接操作位；
连接成功之后，修改监听位为 READ，但是不需要切换线程。
2.2. Reactor 线程 NioEventLoop
2.2.1. NioEventLoop 介绍
NioEventLoop 是 Netty 的 Reactor 线程，它的职责如下：
作为服务端 Acceptor 线程，负责处理客户端的请求接入；
作为客户端 Connecor 线程，负责注册监听连接操作位，用于判断异步连接结果；
作为 IO 线程，监听网络读操作位，负责从 SocketChannel 中读取报文；
作为 IO 线程，负责向 SocketChannel 写入报文发送给对方，如果发生写半包，会自动注册监听写事件，用于后续继续发送半包数据，直到数据全部发送完成；
作为定时任务线程，可以执行定时任务，例如链路空闲检测和发送心跳消息等；
作为线程执行器可以执行普通的任务线程（Runnable）。
在服务端和客户端线程模型章节我们已经详细介绍了 NioEventLoop 如何处理网络 IO 事件，下面我们简单看下它是如何处理定时任务和执行普通的 Runnable 的。

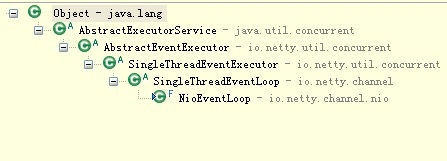

首先 NioEventLoop 继承 SingleThreadEventExecutor，这就意味着它实际上是一个线程个数为 1 的线程池，类继承关系如下所示：

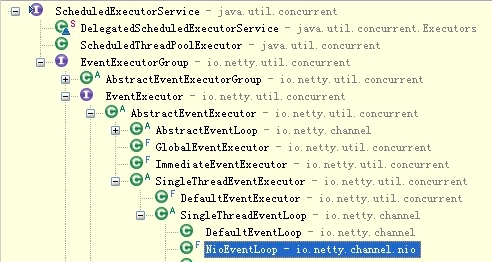

图 2-18 NioEventLoop 继承关系
图 2-19 线程池和任务队列定义
对于用户而言，直接调用 NioEventLoop 的 execute(Runnable task) 方法即可执行自定义的 Task，代码实现如下：

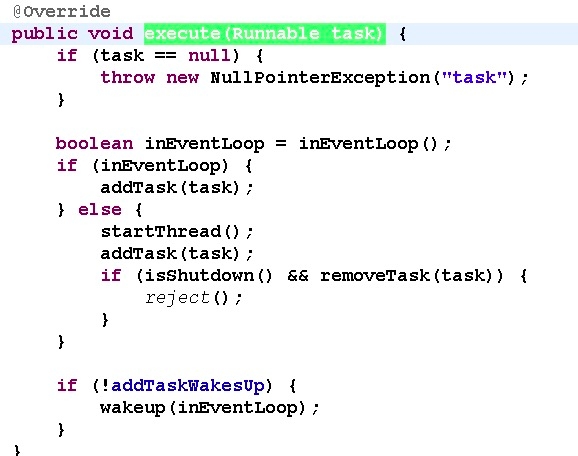

图 2-20 执行用户自定义 Task
图 2-21 NioEventLoop 实现 ScheduledExecutorService
通过调用 SingleThreadEventExecutor 的 schedule 系列方法，可以在 NioEventLoop 中执行 Netty 或者用户自定义的定时任务，接口定义如下：

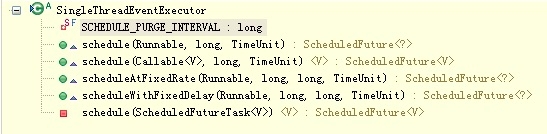

图 2-22 NioEventLoop 的定时任务执行接口定义
2.3. NioEventLoop 设计原理
2.3.1. 串行化设计避免线程竞争
我们知道当系统在运行过程中，如果频繁的进行线程上下文切换，会带来额外的性能损耗。多线程并发执行某个业务流程，业务开发者还需要时刻对线程安全保持警惕，哪些数据可能会被并发修改，如何保护？这不仅降低了开发效率，也会带来额外的性能损耗。
串行执行 Handler 链
为了解决上述问题，Netty 采用了串行化设计理念，从消息的读取、编码以及后续 Handler 的执行，始终都由 IO 线程 NioEventLoop 负责，这就意外着整个流程不会进行线程上下文的切换，数据也不会面临被并发修改的风险，对于用户而言，甚至不需要了解 Netty 的线程细节，这确实是个非常好的设计理念，它的工作原理图如下：

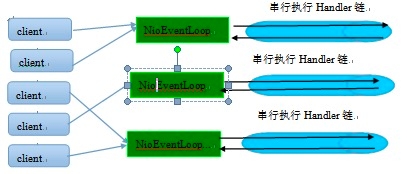

图 2-23 NioEventLoop 串行执行 ChannelHandler
一个 NioEventLoop 聚合了一个多路复用器 Selector，因此可以处理成百上千的客户端连接，Netty 的处理策略是每当有一个新的客户端接入，则从 NioEventLoop 线程组中顺序获取一个可用的 NioEventLoop，当到达数组上限之后，重新返回到 0，通过这种方式，可以基本保证各个 NioEventLoop 的负载均衡。一个客户端连接只注册到一个 NioEventLoop 上，这样就避免了多个 IO 线程去并发操作它。
Netty 通过串行化设计理念降低了用户的开发难度，提升了处理性能。利用线程组实现了多个串行化线程水平并行执行，线程之间并没有交集，这样既可以充分利用多核提升并行处理能力，同时避免了线程上下文的切换和并发保护带来的额外性能损耗。
2.3.2. 定时任务与时间轮算法
在 Netty 中，有很多功能依赖定时任务，比较典型的有两种：
客户端连接超时控制；
链路空闲检测。
一种比较常用的设计理念是在 NioEventLoop 中聚合 JDK 的定时任务线程池 ScheduledExecutorService，通过它来执行定时任务。这样做单纯从性能角度看不是最优，原因有如下三点：
在 IO 线程中聚合了一个独立的定时任务线程池，这样在处理过程中会存在线程上下文切换问题，这就打破了 Netty 的串行化设计理念；
存在多线程并发操作问题，因为定时任务 Task 和 IO 线程 NioEventLoop 可能同时访问并修改同一份数据；
JDK 的 ScheduledExecutorService 从性能角度看，存在性能优化空间。
最早面临上述问题的是操作系统和协议栈，例如 TCP 协议栈，其可靠传输依赖超时重传机制，因此每个通过 TCP 传输的 packet 都需要一个 timer 来调度 timeout 事件。这类超时可能是海量的，如果为每个超时都创建一个定时器，从性能和资源消耗角度看都是不合理的。
根据 George Varghese 和 Tony Lauck 1996 年的论文《Hashed and Hierarchical Timing Wheels: data structures to efficiently implement a timer facility》提出了一种定时轮的方式来管理和维护大量的 timer 调度。Netty 的定时任务调度就是基于时间轮算法调度，下面我们一起来看下 Netty 的实现。
定时轮是一种数据结构，其主体是一个循环列表，每个列表中包含一个称之为 slot 的结构，它的原理图如下：
图 2-24 时间轮工作原理
定时轮的工作原理可以类比于时钟，如上图箭头（指针）按某一个方向按固定频率轮动，每一次跳动称为一个 tick。这样可以看出定时轮由个 3 个重要的属性参数：ticksPerWheel（一轮的 tick 数），tickDuration（一个 tick 的持续时间）以及 timeUnit（时间单位），例如当 ticksPerWheel=60，tickDuration=1，timeUnit= 秒，这就和时钟的秒针走动完全类似了。

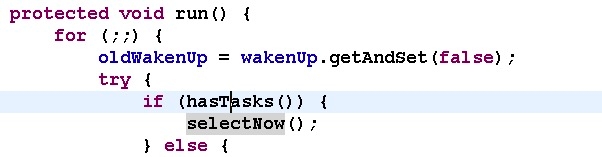

下面我们具体分析下 Netty 的实现：时间轮的执行由 NioEventLoop 来复杂检测，首先看任务队列中是否有超时的定时任务和普通任务，如果有则按照比例循环执行这些任务，代码如下：

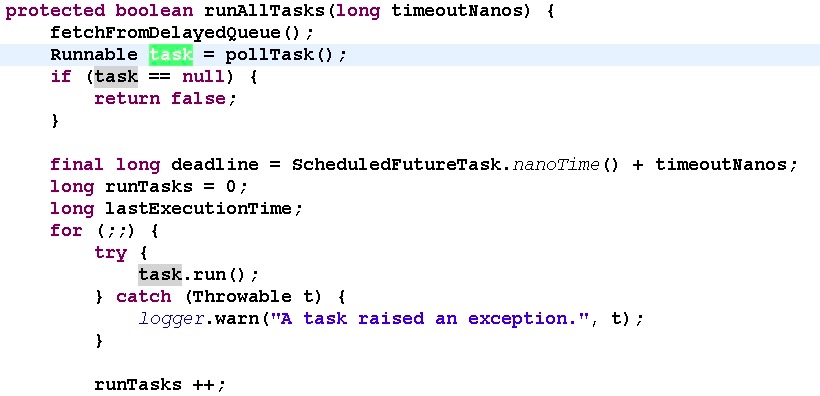

图 2-25 执行任务队列

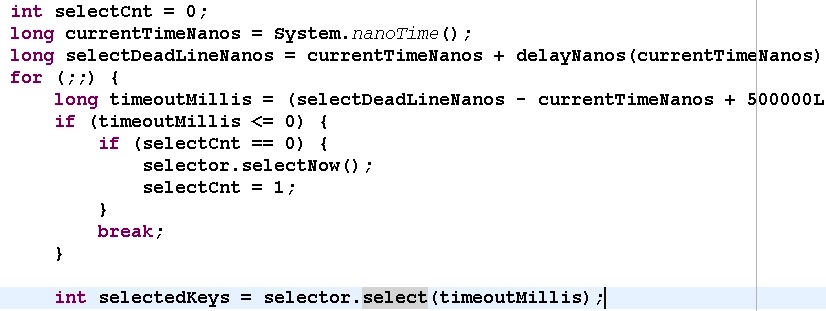

如果没有需要理解执行的任务，则调用 Selector 的 select 方法进行等待，等待的时间为定时任务队列中第一个超时的定时任务时延，代码如下：
图 2-26 计算时延

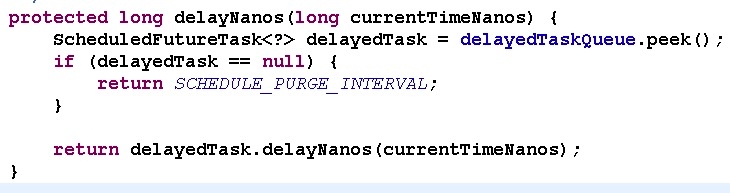

从定时任务 Task 队列中弹出 delay 最小的 Task，计算超时时间，代码如下：
图 2-27 从定时任务队列中获取超时时间

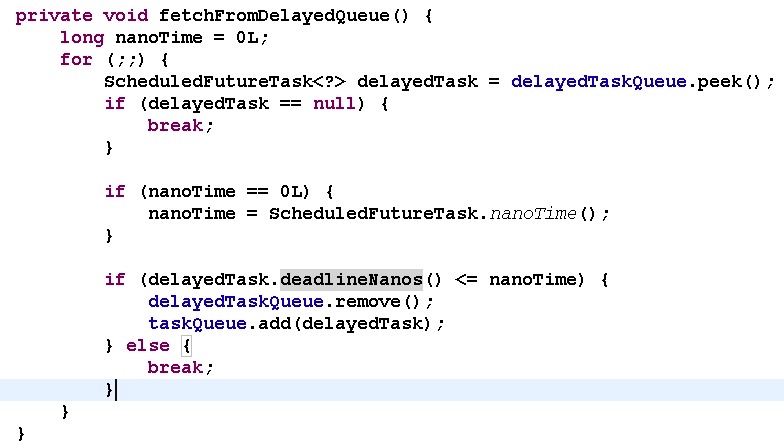

定时任务的执行：经过周期 tick 之后，扫描定时任务列表，将超时的定时任务移除到普通任务队列中，等待执行，相关代码如下：
图 2-28 检测超时的定时任务
检测和拷贝任务完成之后，就执行超时的定时任务，代码如下：
图 2-29 执行定时任务
为了保证定时任务的执行不会因为过度挤占 IO 事件的处理，Netty 提供了 IO 执行比例供用户设置，用户可以设置分配给 IO 的执行比例，防止因为海量定时任务的执行导致 IO 处理超时或者积压。
因为获取系统的纳秒时间是件耗时的操作，所以 Netty 每执行 64 个定时任务检测一次是否达到执行的上限时间，达到则退出。如果没有执行完，放到下次 Selector 轮询时再处理，给 IO 事件的处理提供机会，代码如下：

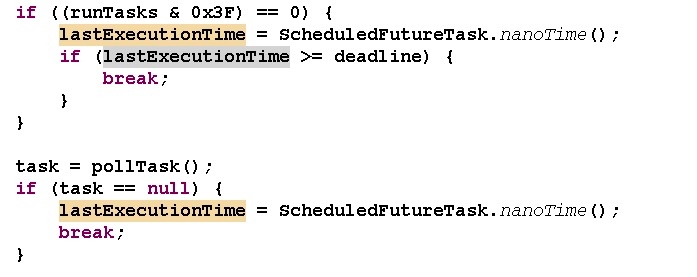

图 2-30 执行时间上限检测
2.3.3. 聚焦而不是膨胀
Netty 是个异步高性能的 NIO 框架，它并不是个业务运行容器，因此它不需要也不应该提供业务容器和业务线程。合理的设计模式是 Netty 只负责提供和管理 NIO 线程，其它的业务层线程模型由用户自己集成，Netty 不应该提供此类功能，只要将分层划分清楚，就会更有利于用户集成和扩展。
令人遗憾的是在 Netty 3 系列版本中，Netty 提供了类似 Mina 异步 Filter 的 ExecutionHandler，它聚合了 JDK 的线程池 java.util.concurrent.Executor，用户异步执行后续的 Handler。
ExecutionHandler 是为了解决部分用户 Handler 可能存在执行时间不确定而导致 IO 线程被意外阻塞或者挂住，从需求合理性角度分析这类需求本身是合理的，但是 Netty 提供该功能却并不合适。原因总结如下：
\1. 它打破了 Netty 坚持的串行化设计理念，在消息的接收和处理过程中发生了线程切换并引入新的线程池，打破了自身架构坚守的设计原则，实际是一种架构妥协；
\2. 潜在的线程并发安全问题，如果异步 Handler 也操作它前面的用户 Handler，而用户 Handler 又没有进行线程安全保护，这就会导致隐蔽和致命的线程安全问题；
\3. 用户开发的复杂性，引入 ExecutionHandler，打破了原来的 ChannelPipeline 串行执行模式，用户需要理解 Netty 底层的实现细节，关心线程安全等问题，这会导致得不偿失。
鉴于上述原因，Netty 的后续版本彻底删除了 ExecutionHandler，而且也没有提供类似的相关功能类，把精力聚焦在 Netty 的 IO 线程 NioEventLoop 上，这无疑是一种巨大的进步，Netty 重新开始聚焦在 IO 线程本身，而不是提供用户相关的业务线程模型。
2.4. Netty 线程开发最佳实践
2.4.1. 时间可控的简单业务直接在 IO 线程上处理
如果业务非常简单，执行时间非常短，不需要与外部网元交互、访问数据库和磁盘，不需要等待其它资源，则建议直接在业务 ChannelHandler 中执行，不需要再启业务的线程或者线程池。避免线程上下文切换，也不存在线程并发问题。
2.4.2. 复杂和时间不可控业务建议投递到后端业务线程池统一处理
对于此类业务，不建议直接在业务 ChannelHandler 中启动线程或者线程池处理，建议将不同的业务统一封装成 Task，统一投递到后端的业务线程池中进行处理。
过多的业务 ChannelHandler 会带来开发效率和可维护性问题，不要把 Netty 当作业务容器，对于大多数复杂的业务产品，仍然需要集成或者开发自己的业务容器，做好和 Netty 的架构分层。
2.4.3. 业务线程避免直接操作 ChannelHandler
对于 ChannelHandler，IO 线程和业务线程都可能会操作，因为业务通常是多线程模型，这样就会存在多线程操作 ChannelHandler。为了尽量避免多线程并发问题，建议按照 Netty 自身的做法，通过将操作封装成独立的 Task 由 NioEventLoop 统一执行，而不是业务线程直接操作，相关代码如下所示：

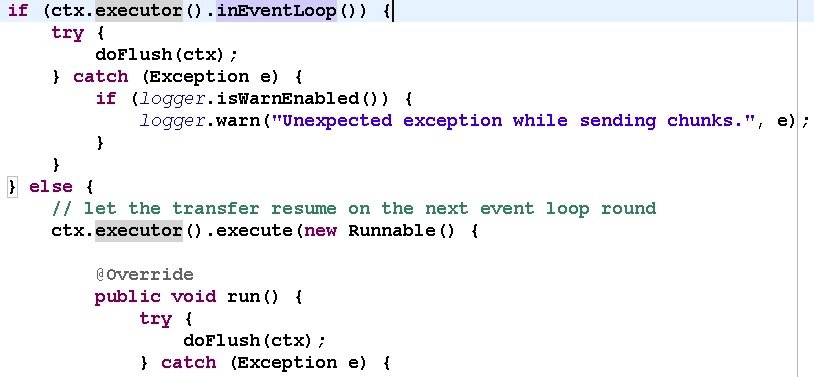

图 2-31 封装成 Task 防止多线程并发操作
如果你确认并发访问的数据或者并发操作是安全的，则无需多此一举，这个需要根据具体的业务场景进行判断，灵活处理。
3. 总结
尽管 Netty 的线程模型并不复杂，但是如何合理利用 Netty 开发出高性能、高并发的业务产品，仍然是个有挑战的工作。只有充分理解了 Netty 的线程模型和设计原理，才能开发出高质量的产品。
4. Netty 学习推荐书籍
目前市面上介绍 netty 的文章很多，如果读者希望系统性的学习 Netty，推荐两本书：
《Netty in Action》，建议阅读英文原版。
《Netty 权威指南》，建议通过理论联系实际方式学习。
